カラビナのロッキングシステム

使いやすさと安全性との最適なバランスを実現し、用途によって異なるニーズに対応するため、カラビナには様々なロッキングシステムが存在します。

警告

• この技術情報を参照する前に、関連する製品の取扱説明書をよく読んでください。ここにある補足情報を理解するには、まず取扱説明書に掲載されている情報を読み、理解する必要があります
• ここで紹介する技術を身に付けるためには適切なトレーニングが必要です。ここで紹介する技術を実践する前に必ず、1人で安全に行う能力があることを上級者に確認してください
• ユーザーの活動に関連した技術例も紹介しています。ここに紹介されていない方法もあります

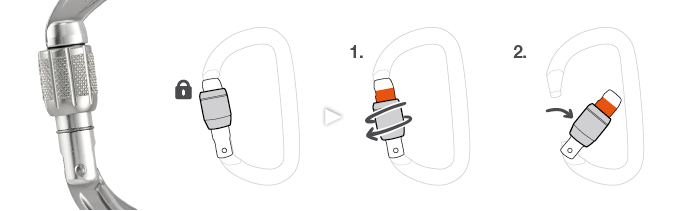

スクリューロック (SL)

汎用性の高い手動ロッキングシステム

使いやすさ

長所:

• ユーザーが必要な時のみ、スリーブを手動でロックできます

• 片手で開閉できます

短所:

• スリーブをロックするのに時間を要します

安全性

長所:

• 汚れた環境や過酷な環境での高い信頼性

• カラビナがロックされていないと、赤い警告表示が見えます

• ロックの動作はユーザーが主体的に行うため、ロックされていないとすぐに気づくことができます

リスク:

• 振動により、スリーブのロックが解除されることがあります

• 摩擦により、スリーブのロックが解除されることがあります

• スリーブのロックを忘れてしまうおそれがあります

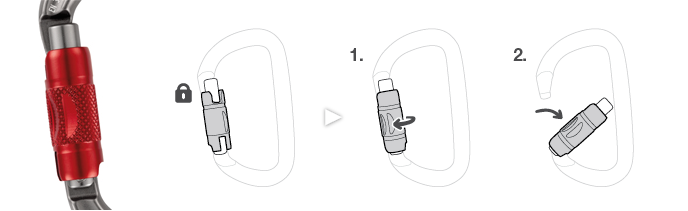

ツイストロック (RL)

２段階の操作で開く自動ロッキングシステム

使いやすさ

長所:

• 素早く簡単に開くことができます

• 素早く自動でロックします

短所:

• カラビナを開ける際、毎回スリーブのロックを解除する必要があります

• カラビナに器具をセットする際、両手を使う必要があります

安全性

長所:

• 素早く自動でロックします

リスク:

• カラビナを閉じる際、ロックが不完全になることがあります (例: スリングがノーズとゲートの間に挟まった状態)。そのため、自動ロッキングシステムであっても、カラビナが完全に閉じてロックされていることを確認する必要があります

• ロープや器具との摩擦の影響を受けやすい: スリーブのロックが偶発的に解除され、また同じ動きによってゲートが開放することがあります

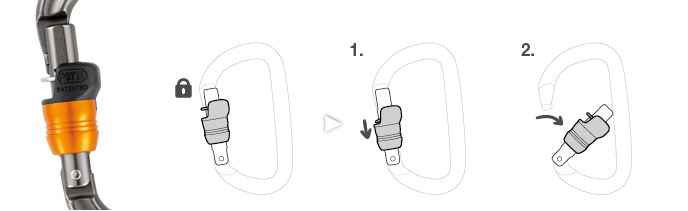

ワイヤーロック (WL)

２段階の操作で開く自動ロッキングシステム
ランヤードの先端に取り付けるためのシステム

使いやすさ

長所:

• ロック機能のないカラビナと変わらないほど、素早く簡単に開くことができます

• 素早く自動でロックします: かなり頻繁に付け外しを行う場合に適したシステムです

安全性

長所:

• 素早く自動でロックします

リスク:

• 他のシステムと比べてロックの安全性が低いいものの、ロック機能のないカラビナよりは高い安全性があります

• 外側からの力に弱い: スリーブのロックが解除され、また同じ動きによってゲートが開きます

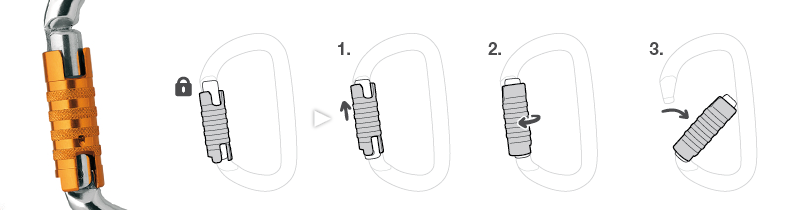

トライアクトロック (TL)

３段階の動作で開く自動ロッキングシステム

使いやすさ

長所:

• 素早く自動でロックします

短所:

• カラビナを開く際、毎回スリーブのロックを解除する必要があります

• 操作が難しいため、慣れが必要です

• カラビナに器具をセットする際、両手を使う必要があります

安全性

長所:

• ３段階の動作で開くロッキングシステムによる安全性 (摩擦と外からの力が加わった場合を除く)

• 素早く自動でロックします

リスク:

• カラビナを閉じる際、ロックが不完全になることがあります (例: スリングがノーズとゲートの間に挟まった状態)。そのため、自動ロッキングシステムであっても、カラビナが完全に閉じ、ロックされていることを確認する必要があります

• 泥やその他の異物により、自動ロッキングシステムが阻害される場合があります

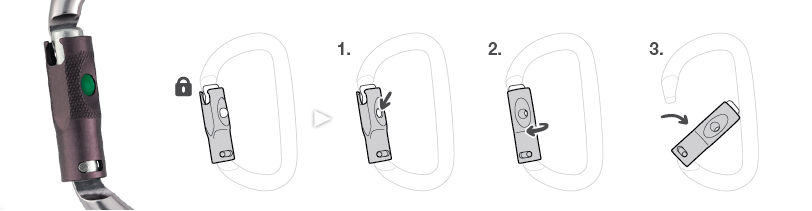

ボールロック (BL)

３段階の動作で開く自動ロッキングシステム

使いやすさ

長所:

• 素早く自動でロックします

• 目視確認ができるロックインジケーター

短所:

• カラビナを開く際、毎回スリーブのロックを解除する必要があります

• 特にグローブを着用している場合に操作が難しく、慣れが必要です。他と比べ、左手での操作がしにくいシステムです

• カラビナに器具をセットする際に、両手を使う必要があります

安全性

長所:

• ３段階の動作で開くロッキングシステムによる安全性 (摩擦と外からの力が加わった場合を除く)

• 素早く自動でロックします

リスク:

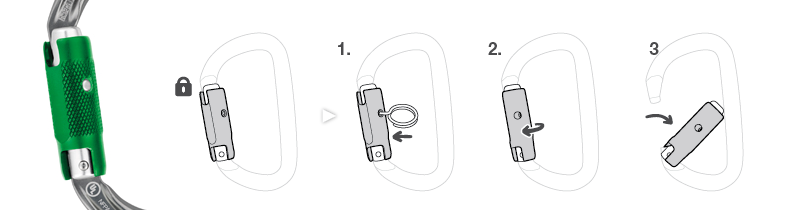

ピンロック (PL)

工具を用いた３段階の動作で開く自動ロッキングシステム

使いやすさ

長所:

• 操作せずに長期にわたって設置できます

• 使用中の誤操作を抑えられます

• 使用中にユーザーとの連結が解除されてしまうことを防げます

短所:

• 緊急時などにおいて、その場での連結解除が複雑です

安全性

長所:

• ３段階のロック解除の最初に工具と必要とするため、高い安全性があります

リスク:

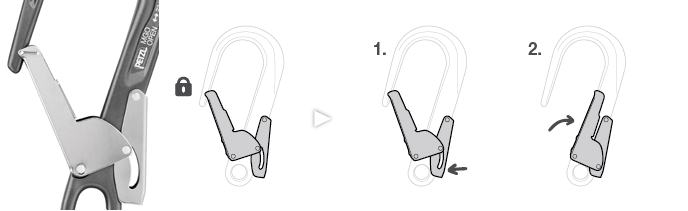

イーズフック、MGO システム

２段階の動作で開く自動ロッキングシステム

使いやすさ

長所:

• 素早く簡単に開くことができます

• 素早く自動でロックします

• ゲートを開けるのに異なる２段階の動作が必要です

短所:

• 対応するアンカーや用具が限られます

• カラビナとは異なり、反転させることができません

安全性

長所:

• ゲートを開けるのに異なる２段階の動作が必要です

• 反転しないため、荷重が縦軸方向にかかりやすくできています

• 素早く自動でロックします

リスク:

• 構造物や用具などとの接触より、外からの力がかかった場合にロックが解除され、ゲートが開くことがあります

• サイズが大きいため、連結する対象によっては、てこの力がかかるおそれがあります

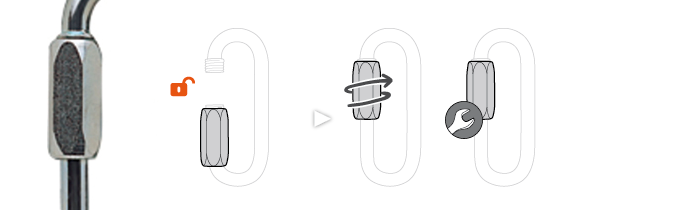

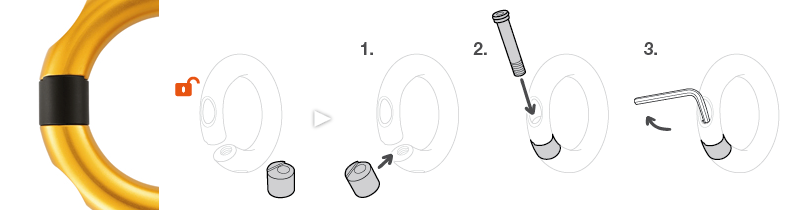

長期間連結用コネクター (リングオープン、クイックリンク等)

ロックに工具を必要とする手動ロッキングシステム

使いやすさ

長所:

• 操作せずに長期にわたって設置できます

• 使用中の誤操作を抑えられます

• 使用中にユーザーとの連結が解除されてしまうことを防げます

短所:

• 緊急時などにおいて、その場での連結解除が複雑です

• 取り付け取り外しに工具が必要になります

安全性

長所:

• 最初に正しく締めれば、とても強固なロックが得られます

リスク:

• 最初のロックを正しく行い、使用前にしっかりと確認する必要があります
